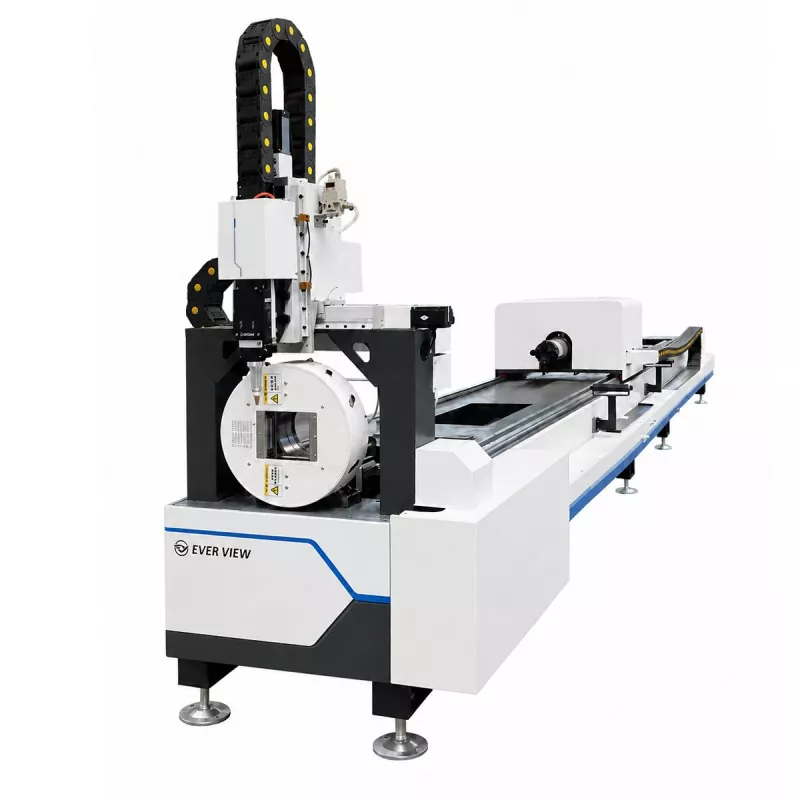

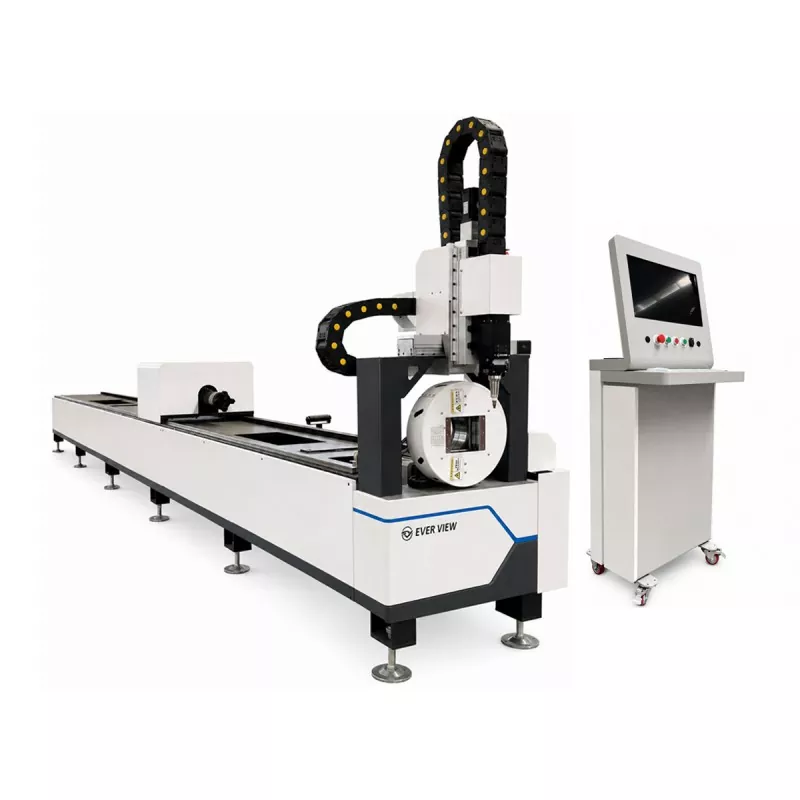

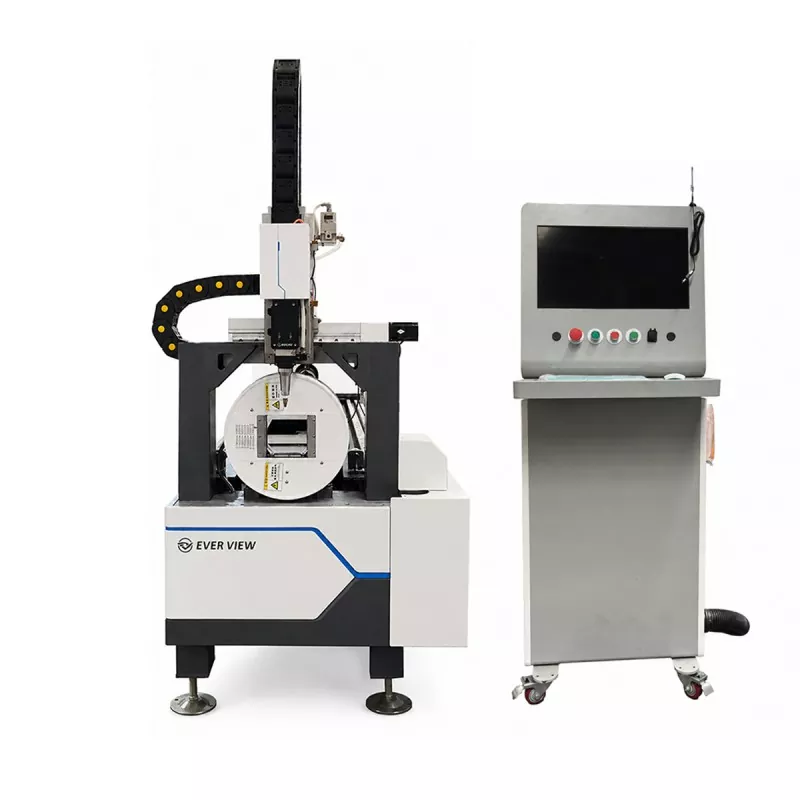

Ökonoomne fiiberlasertoru lõikamismasin

Ökonoomne fiiberlasertoru lõikamismasin suudab ühe programmeeritud protsessiga teha torude lõikamist, aukude lõikamist, pilude lõikamist, kontuuride lõikamist ja otste lõikamist. See sobib metallmööbli, spordiseadmete, autokomponentide, põllumajandusmasinate, ehituskonstruktsioonide ja üldise metalli valmistamise jaoks.

Saatke meile oma toru suurus, materjal, paksus, pikkus ja joonis masina konfigureerimiseks ja lõikamise hindamiseks.

Toote üksikasjad

Praktiline 3 kW toru laserlõikamine

EVER VIEW ökonoomne fiiberlasertoru lõikamismasin on mõeldud ostjatele, kes vajavad usaldusväärset torutöötlust ilma tarbetu süsteemi keerukuseta. 3 kW laserallikas tagab praktilise tasakaalu lõikamisvõime, kasutuskulude ja rakenduse paindlikkuse vahel.

Võrdluseks võib öelda, et õigesti konfigureeritud 3 kW süsteem suudab sobivates tingimustes lõigata süsinikterasest torude seinu kuni umbes 10–12 mm ja roostevabast terasest torude seinu kuni umbes 5–6 mm. Need arvud on pigem kontrollväärtused kui garanteeritud piirid. Tegelikud tulemused sõltuvad toru profiilist, materjali klassist, gaasi rõhust, düüsi valikust, lõikekiirusest, serva kvaliteedinõuetest ja masina konfiguratsioonist.

See sobib lasertorude lõikamisega tegelevatele töökodadele, spetsiaalseid torutöötlusseadmeid lisavatele tehastele ning väikese või keskmise partii tellimusi töötlevatele tootjatele.

Viide lõikepaksus materjali järgi

Järgmised väärtused on tavaliste torurakenduste üldised võrdlusvahemikud:

Maksimaalne praktiline paksus võib olla väiksem väikese läbimõõduga torude, keeruliste profiilide, kiire tootmise või rangete servade kvaliteedinõuete puhul. Enne lõplikku kinnitust on soovitatav teha lõikekatse, kasutades ostja tegelikku toru.

Võrdluslõikekiirused materjalide lõikes

Lõikekiirus varieerub sõltuvalt seina paksusest, materjali kvaliteedist, toru kujust, lõikegaasist, düüsi läbimõõdust, fookusasendist ja nõutavast serva kvaliteedist. Järgmised väärtused on tavaliste torumaterjalide sirgete osade üldised võrdlusvahemikud:

Need kiirused on ainult esialgseks hindamiseks. Aukude lõikamine, pilude lõikamine, teravad nurgad, väikesed kontuurid ja otste lõikamine nõuavad tavaliselt väiksemat kiirust kui sirge lõikamine. Masinate konfiguratsioonide võrdlemisel peaksid ostjad hindama nii lõikekiirust kui ka viimistletud serva kvaliteeti.

Võrdlus teiste laservõimsuse valikutega

Laseri võimsus tuleks valida vastavalt vajalikule materjali paksusele, tootmiskiirusele ja töökoormusele, mitte ainult maksimaalsele võimsusele.

Võrreldes 2kW masinaga pakub 3kW mudel üldiselt laiemat töötlemisvahemikku ja suuremat tootlikkust keskmise paksusega torude puhul. Võrreldes 4 kW masinaga pakub see tavaliselt väiksemat investeeringut ja ökonoomsemat tööd, loobudes samas kiirusest ja maksimaalsest paksusest.

Peamiselt õhukeseseinalisi mööblitorusid töötlevatele ostjatele võib piisata 2kW süsteemist. Segatellimuste puhul, mis hõlmavad keskmise paksusega süsinikterasest ja roostevabast terasest torusid, on 3 kW sageli praktiline valik. Paksemate torude pidevaks tootmiseks või suuremahuliste tellimuste jaoks võib 4 kW konfiguratsioon pakkuda paremat tootlikkust.

Toru suurus ja materjali valik

Ökonoomne fiiberlasertoru lõikamismasin toetab ümmargusi, ruudukujulisi, ristkülikukujulisi ja valitud eriprofiile vastavalt lõplikule konfiguratsioonile. Kohaldatavate materjalide hulka võivad kuuluda süsinikteras, roostevaba teras, tsingitud teras, alumiinium ja muud laseriga lõigatavad metallid.

Tegelik lõikeulatus sõltub materjali kvaliteedist, seina paksusest, toruprofiilist, lõikegaasist, nõutavast serva kvaliteedist ja tootmiskiirusest.

Tootmise paindlikkus

Digitaalne programmeerimine võimaldab operaatoritel muuta torude pikkust, aukude asukohta, kontuure ja otste kuju ilma iga konstruktsiooni jaoks spetsiaalseid mehaanilisi tööriistu ette valmistamata. See muudab masina sobivaks kordustootmiseks, kohandatud valmistamiseks, prototüüpide valmistamiseks ja segatellimuste jaoks.

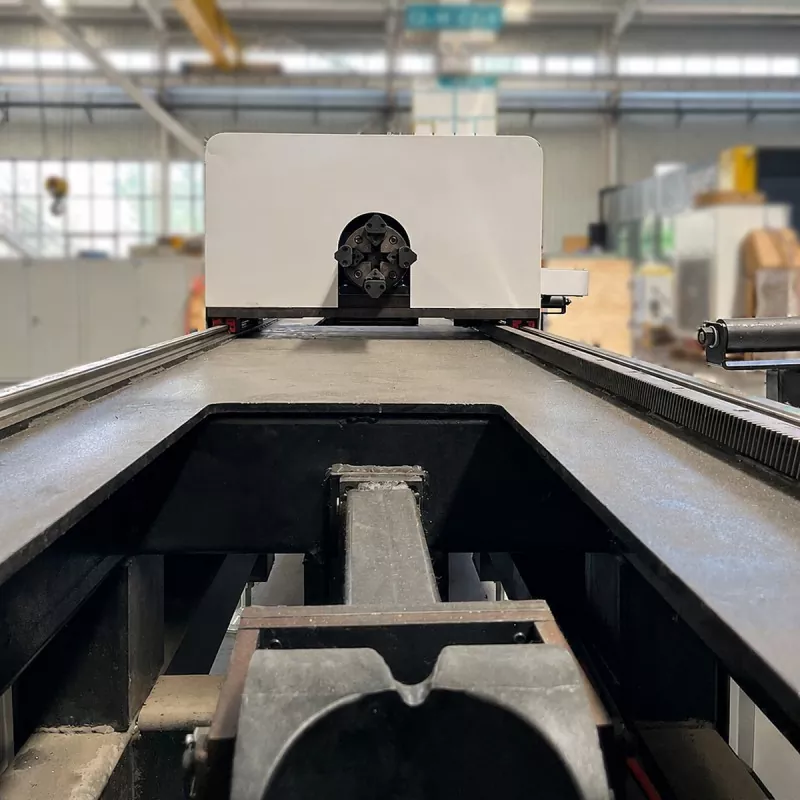

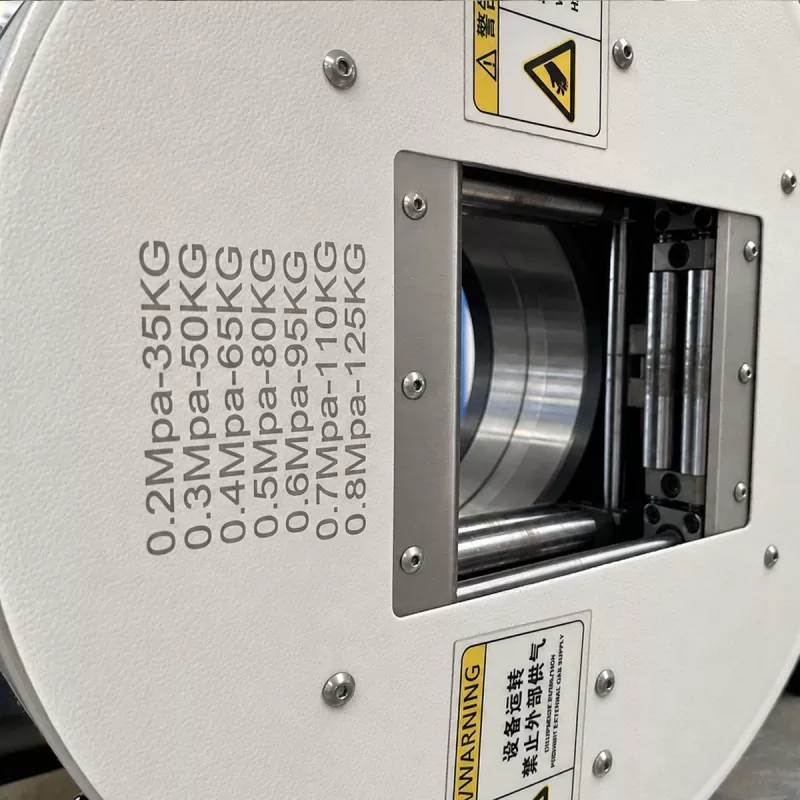

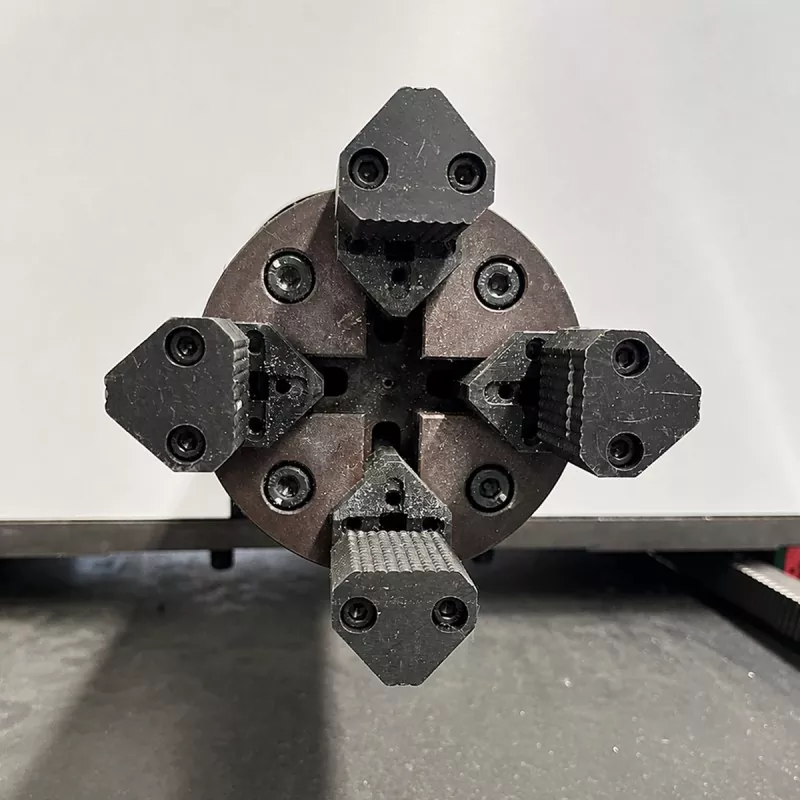

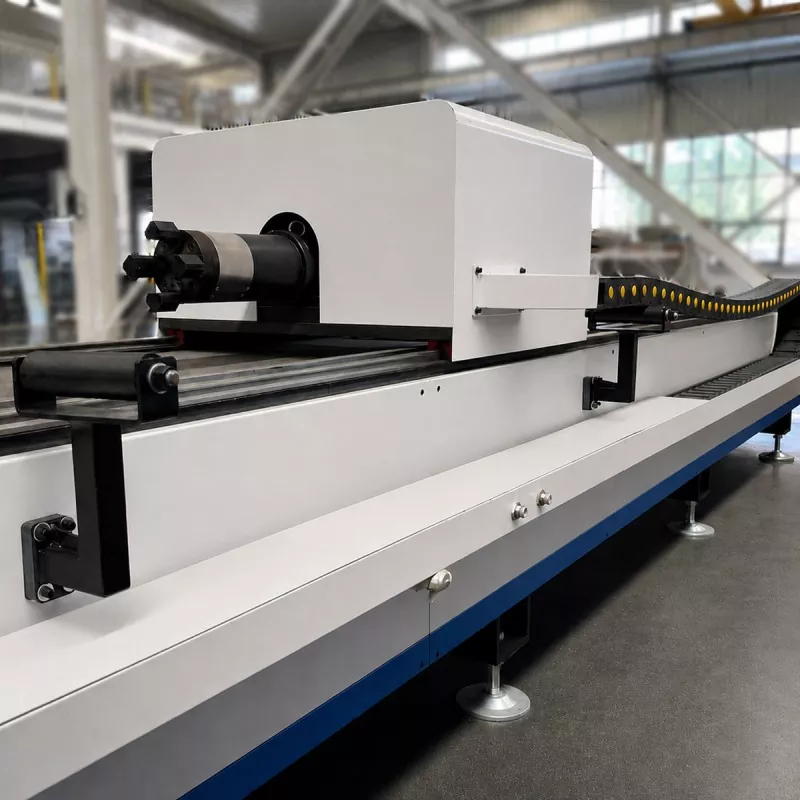

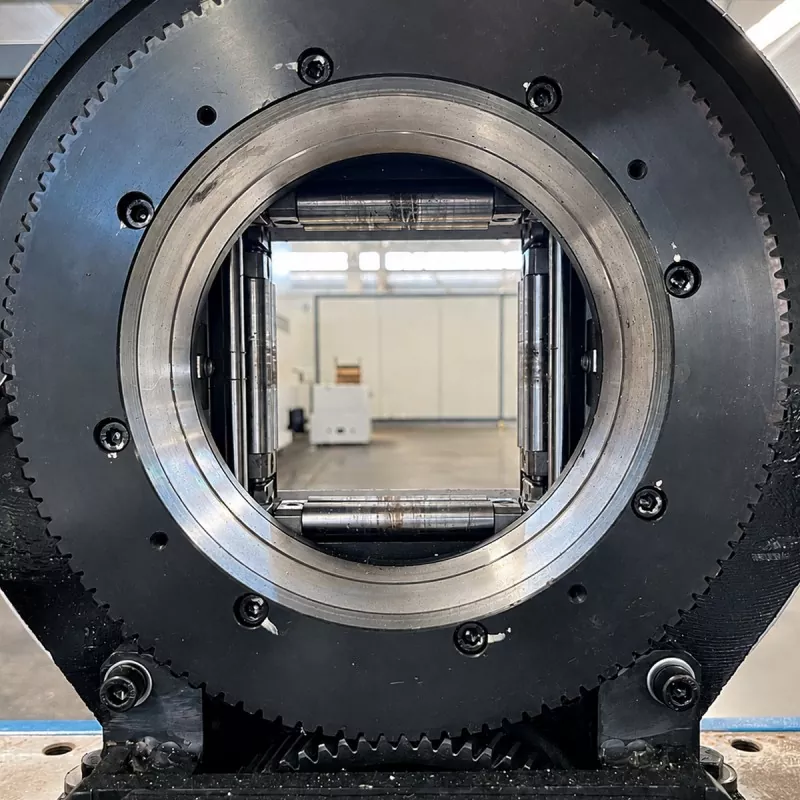

Universaalne padrunsüsteem

Universaalne padrun mahutab ümmargused ja kandilised torud, aidates vähendada kinnituste vahetusi erinevate toorikute vahel. Stabiilne kinnitus toetab aukude, pilude, kontuuride täpset lõikamist ja lõikamist toru mitme külje ümber.

Padruni kiirus võib ulatuda kuni 120 pööret minutis.

Vähendatud sekundaarsed toimingud

Sobivate osade jaoks saab masin ühendada mõõtmisega seotud ettevalmistamise, lõikamise, puurimise, pilude lõikamise ja otsade lõikamise üheks programmeeritud protsessiks. See võib vähendada käsitsi märgistamist, korduvat kinnitamist, tooriku teisaldamist ja sekundaarset töötlemist.

Tegelik paranemine sõltub toru geomeetriast, materjalist, tootmismahust ja olemasolevast töövoost.

Kasutusalad

Ökonoomne kiudlasertoru lõikamismasin sobib metallmööbli rakenduste jaoks, nagu lauad, toolid, riiulid, voodiraamid ja muud torukujulised mööblikomponendid.

Treeningseadmete puhul saab sellega töödelda jõusaaliseadmetes kasutatavaid raame, kronsteine, tugesid ja ühendusosi.

Autoosade tootmisel saab seda kasutada valitud torukujuliste konstruktsioonide, sulgude, tugede ja valmistatud sõidukiosade jaoks.

Põllumajandusmasinate jaoks on tüüpilised rakendused raamid, kaitsed, toed ja ühenduskomponendid.

Ehituskonstruktsioonide valmistamisel saab sellega töödelda konstruktsioonitorusid, käsipuid, tugesid ja karkassi komponente.

Üldise metalli valmistamise jaoks sobib masin kohandatud osade, prototüüpide, lepingulise tootmise ja segatellimuste jaoks.

Kasutus- ja hooldusfunktsioonid

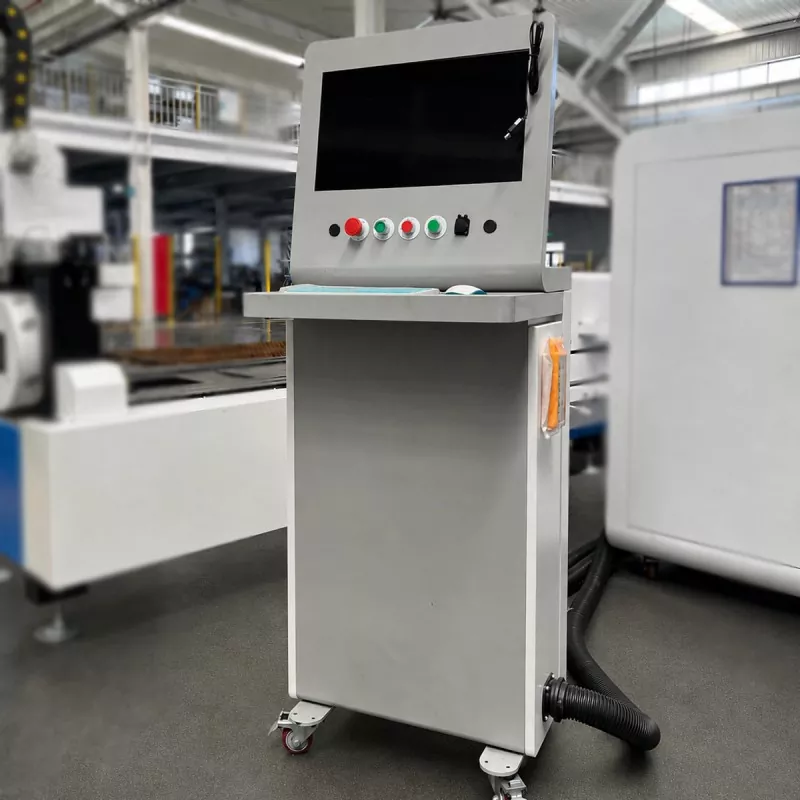

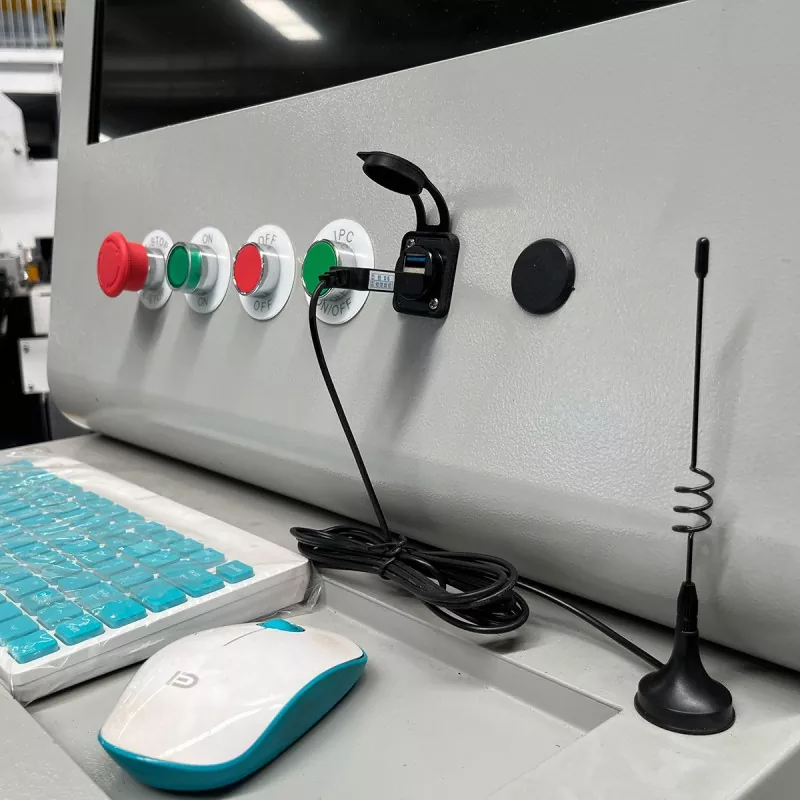

Masin tagab igapäevaseks kasutamiseks ja kontrollimiseks juurdepääsu laadimisalale, padrunisüsteemile ja lõiketsoonile. Operaatorid saavad muuta programme vastavalt tootmisjoonistele, mis on kasulik sagedaste tootevahetustega tootjatele.

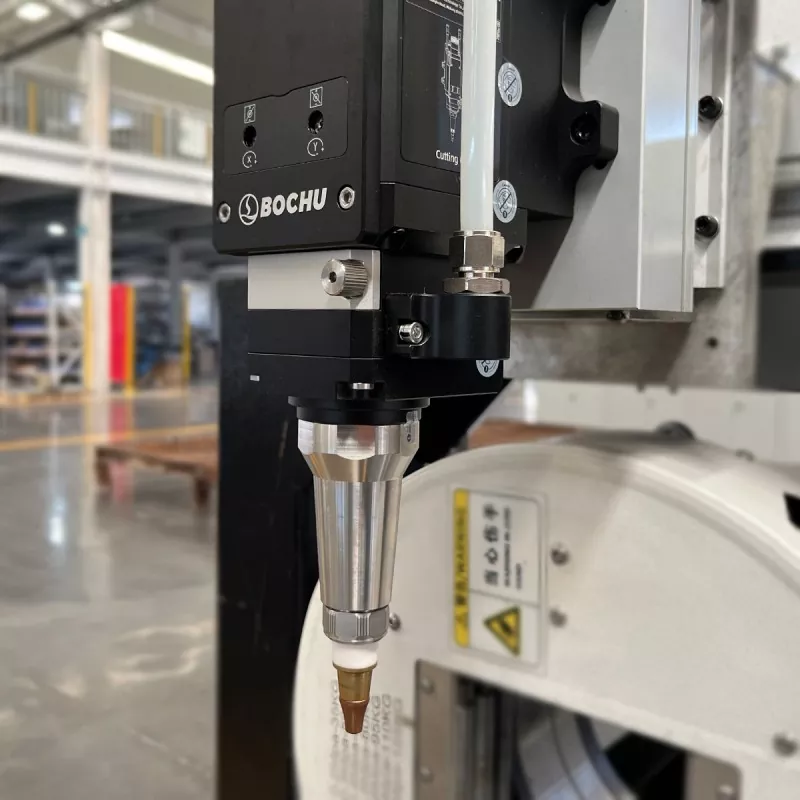

Korrapärane hooldus peaks hõlmama padruni, juhtkomponentide, lõikepea kaitse, jahutussüsteemi, gaasisüsteemi, määrimispunktide ja elektriühenduste kontrolli ja puhastamist. Düüsid, kaitseläätsed ja muud kulumaterjalid tuleb kontrollida ja vajadusel välja vahetada.

Masina konfiguratsioon

Lõplik konfiguratsioon tuleks valida vastavalt tegelikule rakendusele, mitte ainult laservõimsusele.

Enne hinnapakkumise taotlemist peavad ostjad kinnitama toru kuju ja mõõtmed, toru maksimaalse ja minimaalse suuruse, toru pikkuse, materjali ja seina paksuse, eeldatava tootmismahu, tüüpiliste detailide joonised, vajaliku lõikekiiruse, serva kvaliteedinõuded, töökoja ruumi ja toiteallika, lõikegaasi ja abiseadmed.

Enne lõplikku varustuse valimist on soovitatav lõikeproov, mis põhineb ostja tegelikul materjalil ja joonistel.

Tehnilised andmed

Lõplik lõikepaksus ja -kiirus tuleks kinnitada vastavalt materjalile, toru mõõtmetele, seina paksusele, lõikegaasile, nõutavale servakvaliteedile ja tootmiseesmärgile.

Korduma kippuvad küsimused

Milliseid materjale saab masin töödelda?

Seda saab konfigureerida süsinikterase, roostevaba terase, tsingitud terase, alumiiniumi ja muude sobivate laseriga lõigatavate metallide jaoks. Tegelik võimekus sõltub materjali kvaliteedist, paksusest, toruprofiilist, lõikegaasist ja serva kvaliteedinõuetest.

Mis on maksimaalne lõikepaksus?

Üldiseks võrdluseks võib öelda, et 3 kW mudel suudab sobivates tingimustes töödelda süsinikterasest torude seinu kuni ligikaudu 10–12 mm ja roostevabast terasest torude seinu kuni umbes 5–6 mm. Need väärtused ei ole universaalsed piirid. Tegelik jõudlus tuleb kinnitada ostja materjali, toru mõõtmete ja nõutava servakvaliteediga testimise teel.

Millise lõikekiiruse masin saavutab?

Tavaliste õhukeste ja keskmise paksusega torude võrdluskiirused võivad sõltuvalt materjalist ja paksusest olla vahemikus 0,5–8 m/min. Näiteks 2 mm süsinikteras võib ulatuda ligikaudu 4–8 m/min, 6 mm roostevaba teras aga umbes 0,5–1,2 m/min. Aukude lõikamine, pilude lõikamine, nurgad ja keerulised kontuurid nõuavad üldjuhul väiksemat kiirust.

Milliseid torukujundeid saab sellega lõigata?

Standardrakendus sisaldab ümmargusi, ruudukujulisi ja ristkülikukujulisi torusid. Valitud eriprofiilid võivad olla võimalikud ka pärast nende mõõtmete ja kinnitusnõuete kinnitamist.

Mis on toru maksimaalne suurus?

Toru maksimaalne läbimõõt on 120 mm ja maksimaalne pikkus 6100 mm. Kasutatav vahemik tuleks kinnitada vastavalt toru kujule, seina paksusele, laadimismeetodile ja lõplikule konfiguratsioonile.

Kas sellega saab lõigata auke ja pilusid?

Jah. Ökonoomne fiiberlasertoru lõikamismasin suudab lisaks torude pikkusele lõikamisele teha ka aukude lõikamist, pilude lõikamist, kontuuride lõikamist ja otste kärpimist.

Kas minu rakenduse jaoks piisab 3 kW-st?

3 kW laserallikas sobib paljude tavaliste torutöötlusrakenduste jaoks. See on üldiselt võimekam kui 2 kW süsteem keskmise paksusega torude jaoks ja säästlikum kui 4 kW süsteem mõõdukate tootmisnõuete jaoks. Õige valik sõltub materjalist, paksusest, toru suurusest, lõikekiirusest, tootmismahust ja serva kvaliteedist. Ostjad peaksid esitama hindamiseks tegeliku tooriku teabe.

Kas ma peaksin valima 2kW, 3kW või 4kW?

Valige 2 kW, kui enamik töid hõlmab õhukeseseinalisi torusid ja investeeringute kontroll on prioriteet. Valige 3 kW tavaliste süsinikterase, roostevaba terase ja tsingitud torude tasakaalustatud rakenduste jaoks. Valige 4 kW, kui on vaja suuremat tootmiskiirust, paksemaid materjale või pidevat rasket tööd.

Millise täpsuse see võib saavutada?

Määratud positsioneerimistäpsus on ±0,03 mm, korduva positsioneerimise täpsusega ±0,03 mm. Osa tegelik täpsus sõltub ka toru sirgusest, kinnitusest, masina kalibreerimisest, lõikeparameetritest ja programmi seadistustest.

Tootja tugi

EVER VIEW toetab kliente masina valimisel, konfigureerimisel, rakenduse hindamisel, proovide lõikamisel ja saatmiseelsel ettevalmistamisel.

Kliendid saavad tehniliseks ülevaatamiseks esitada toru mõõtmed, materjali, paksuse, tootmisnõuded ja joonised. Vastavalt konkreetsetele torutöötlusvajadustele saab arutada ka kohandatud konfiguratsioone.

Miks valida see masin?

See ökonoomne 3 kW toru laserlõikur pakub praktilist tasakaalu investeeringute, töötlemisvõime ja igapäevase kasutatavuse vahel. See sobib ostjatele, kes vajavad kiudlaserlahendust tavaliste metalltorude jaoks, võrdluslõikevõimsust ligikaudu 10–12 mm süsinikterase ja 5–6 mm roostevaba terase jaoks, paindlikku digitaalset programmeerimist, universaalset kinnitust ja vähendatud sekundaarseid operatsioone.

Võrreldes 2 kW masinaga annab see keskmise paksusega materjalide jaoks suurema võimsuse. Võrreldes 4 kW masinaga võib see pakkuda säästlikumat lahendust ostjatele, kes ei vaja maksimaalset paksust ega pidevat kiiret tootmist.

Taotlege lõikamistesti

Torulõikamismasina valimisel tuleks lähtuda pigem tegelikest toorikutest kui spetsifikatsioonidest.

Rakenduse hindamiseks ja masina konfigureerimiseks saatke EVER VIEW oma toru suurus, materjal, paksus, pikkus, tootmismaht, nõutav lõikekiirus ja detaili joonis.
