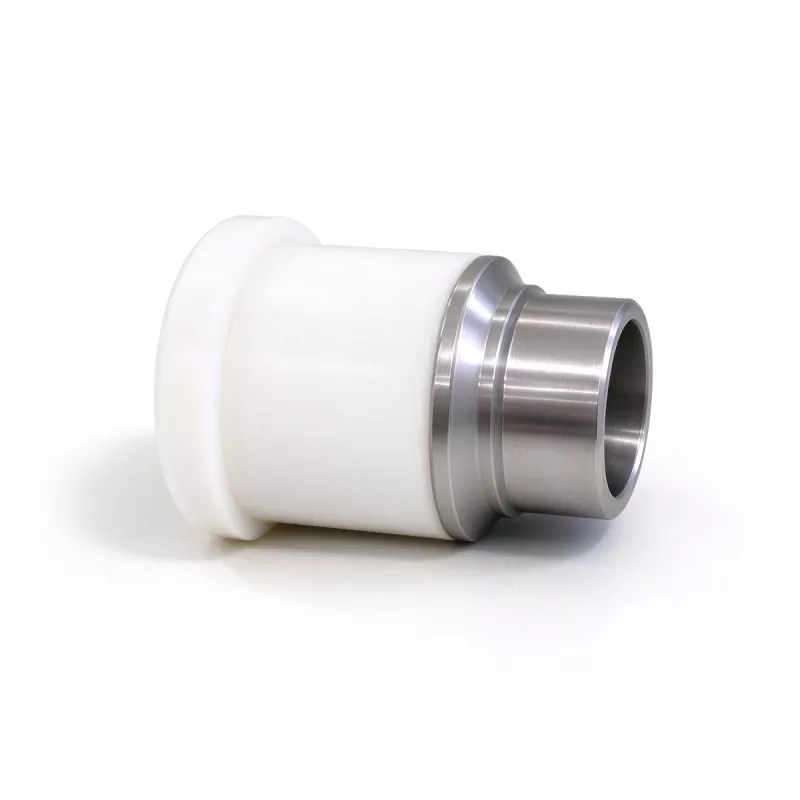

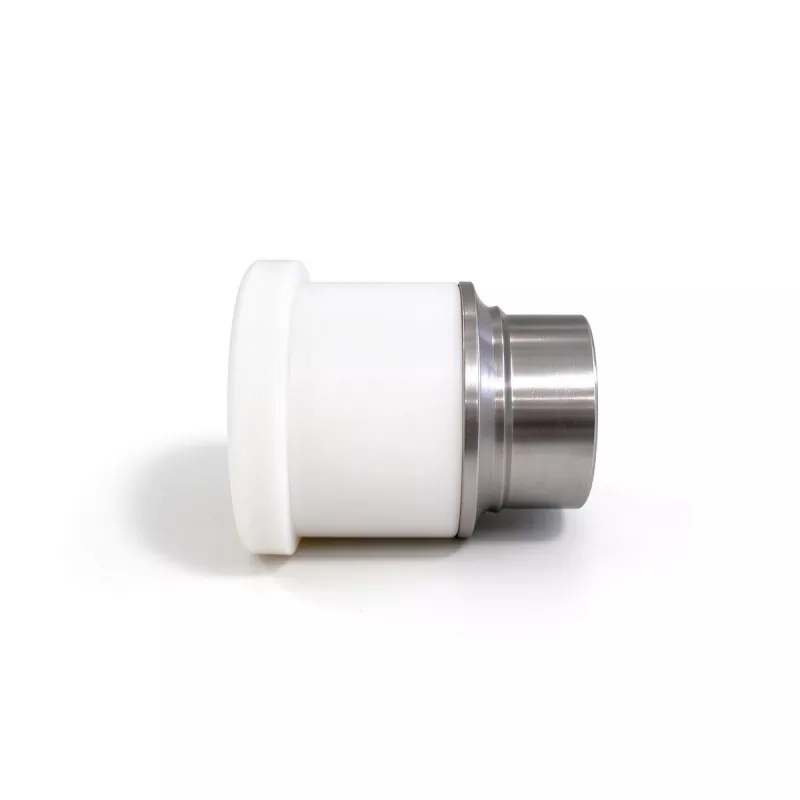

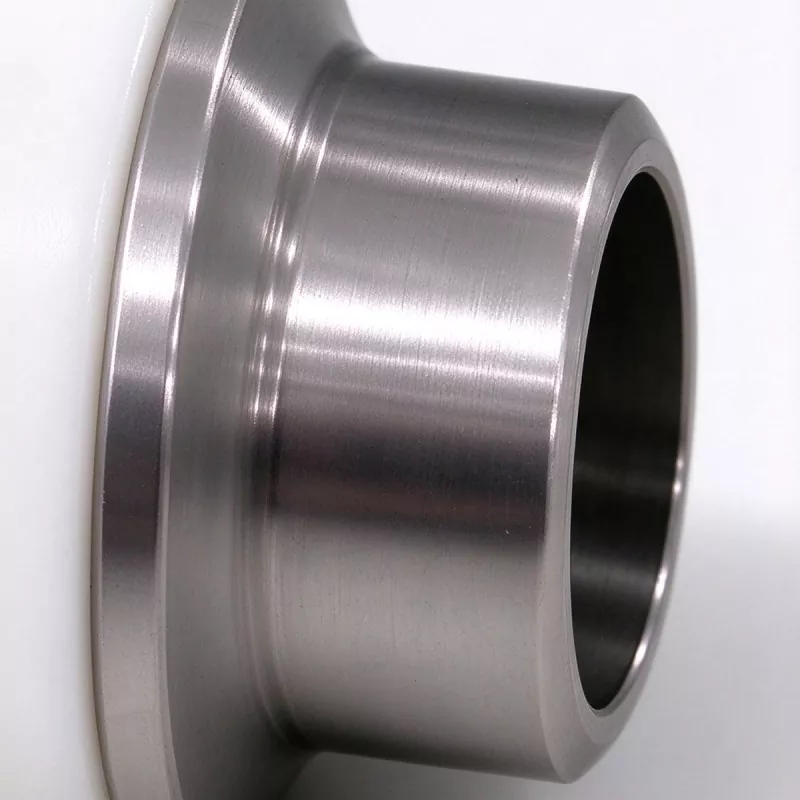

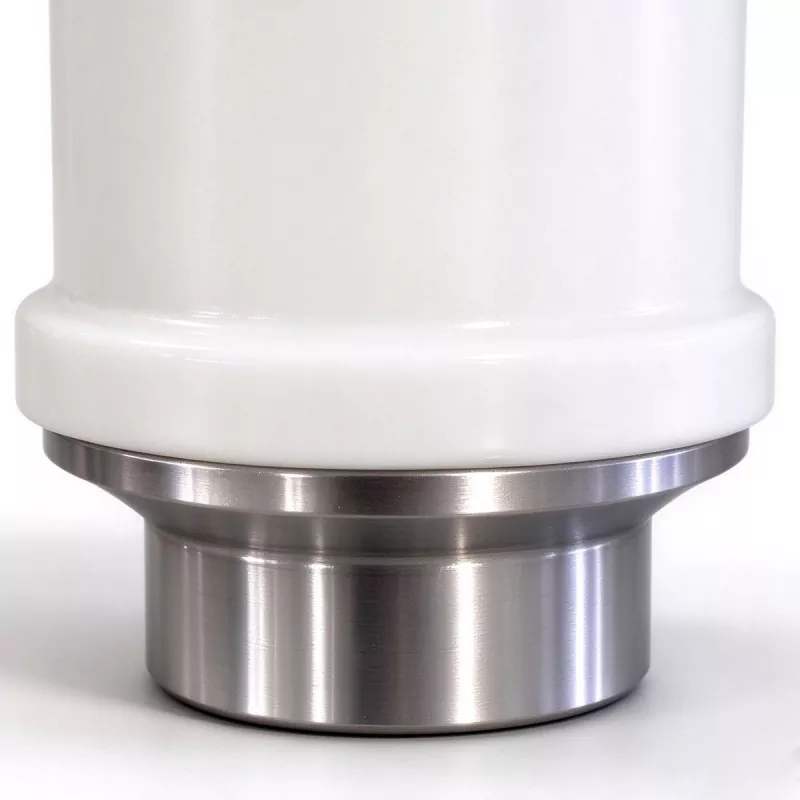

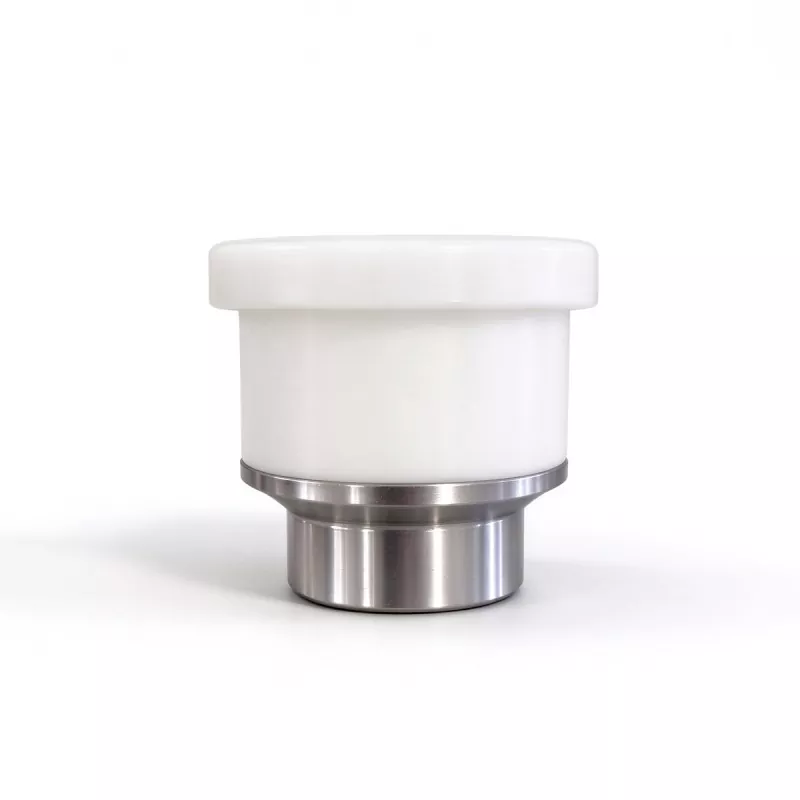

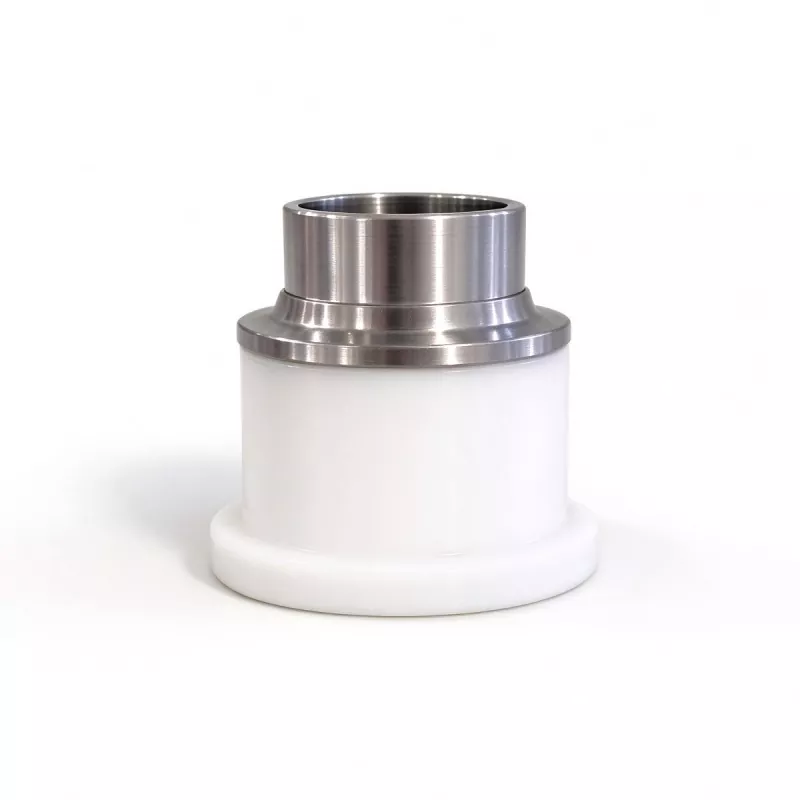

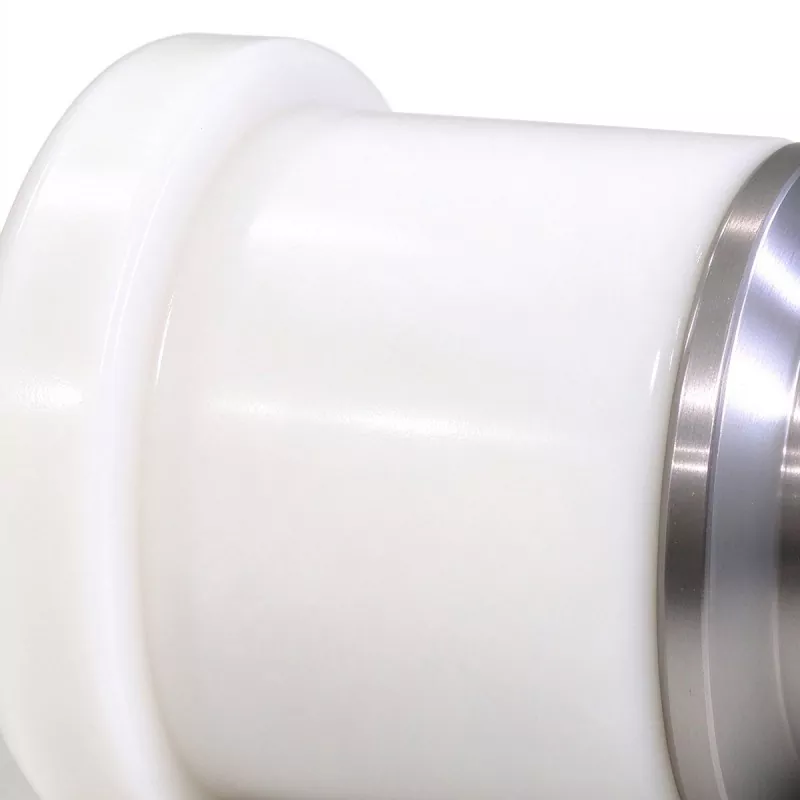

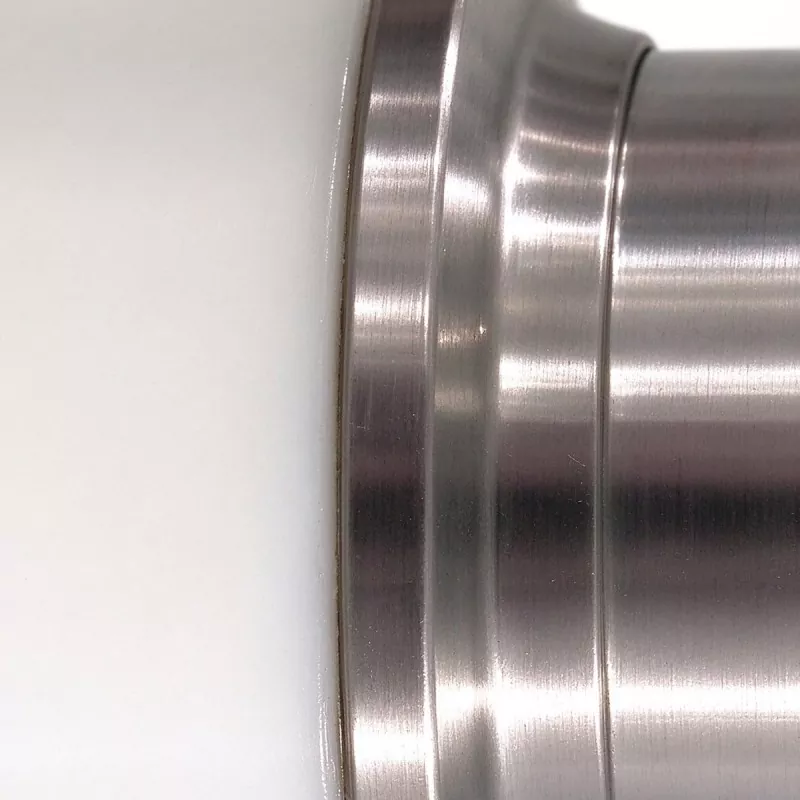

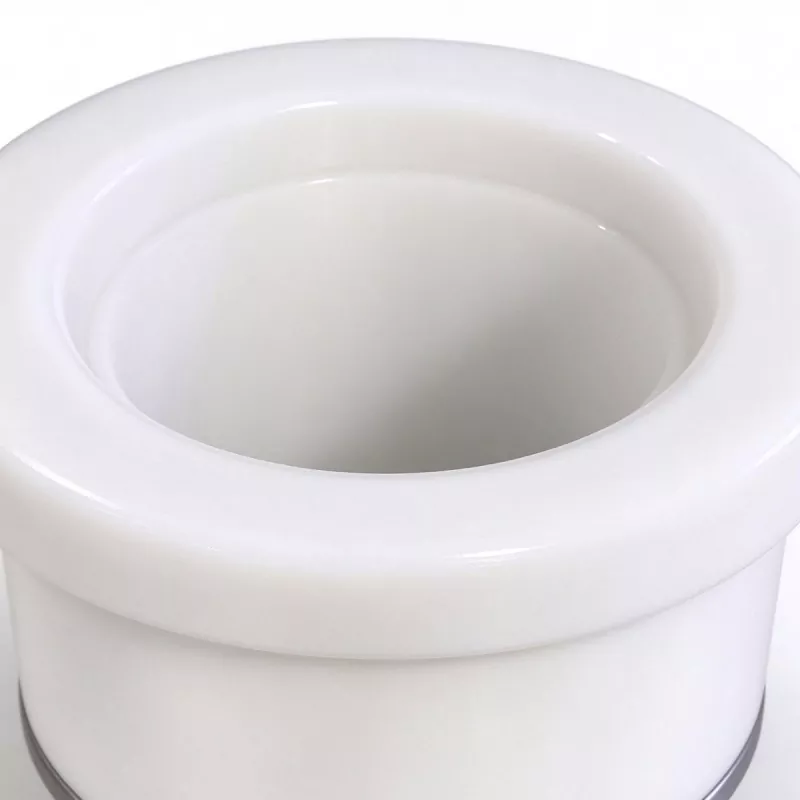

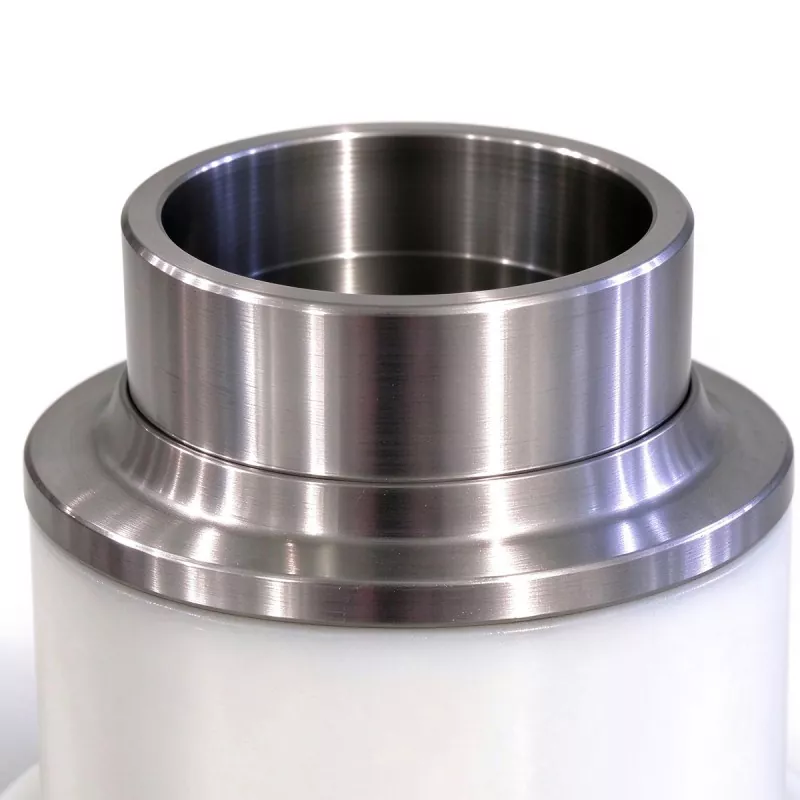

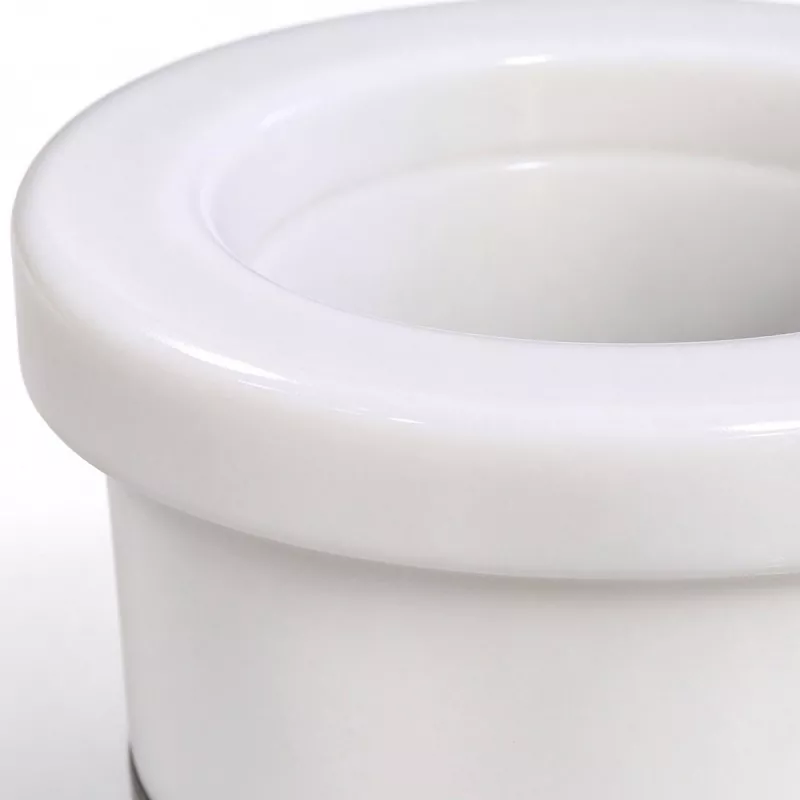

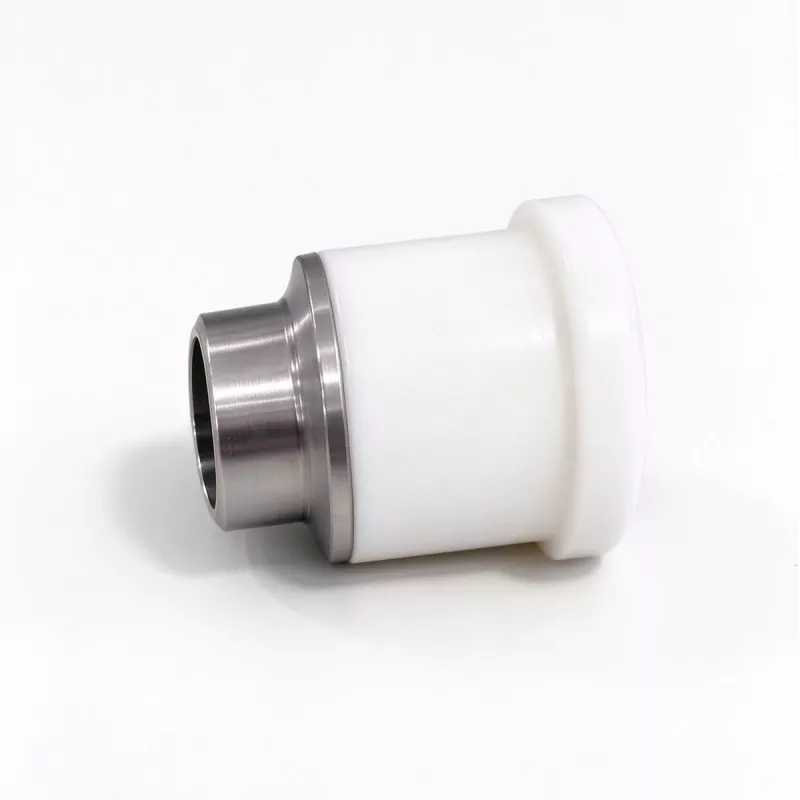

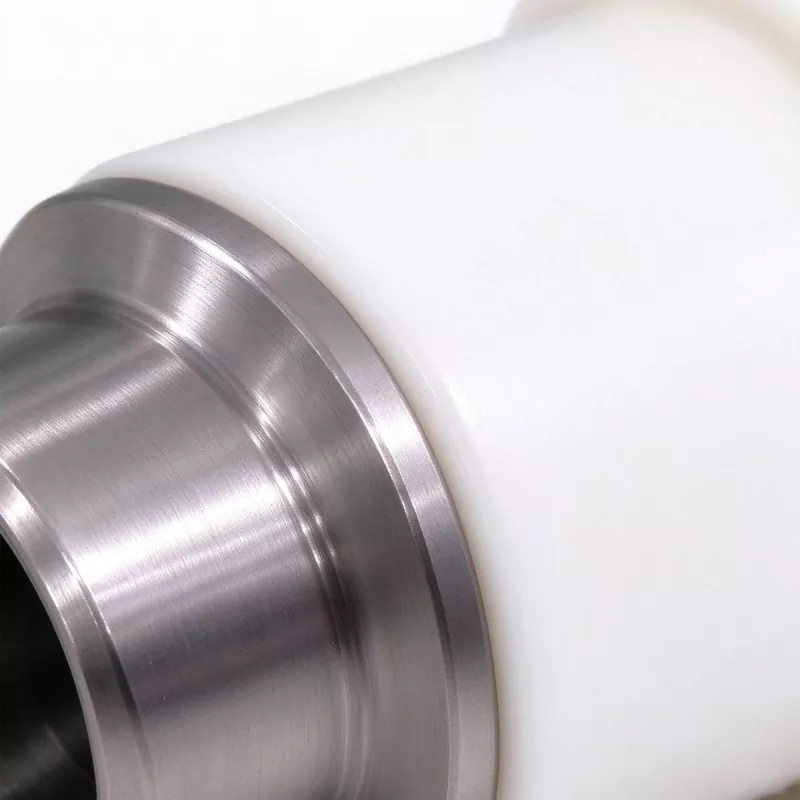

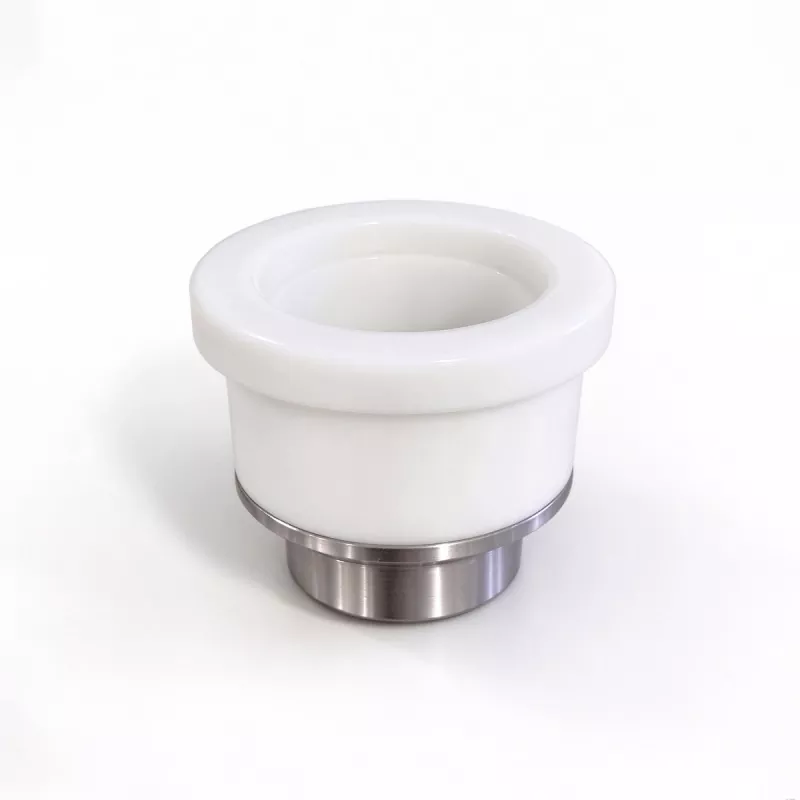

Laserlõikepea keraamiline rõngas

EVER VIEW pakub keraamilisi asenduskomponente fiiberlaserlõikepeadele, toetades düüside positsioneerimist, elektriisolatsiooni ja kõrguse tuvastamise funktsioone ühilduvates lõikepeakomplektides. Düüsi lähedale paigaldatud väikese kulumaterjalina töötab laserlõikepea keraamiline rõngas kohas, mis on avatud kuumusele, pritsmetele, tolmule ja aeg-ajalt mehaanilisele mõjule.

Õige keraamiline rõngas tuleks valida vastavalt tegelikule lõikepea struktuurile. Välisläbimõõt, siseläbimõõt, kõrgus, keerme, kontaktide paigutus ja paigalduskonstruktsioon võivad eri mudelitel erineda.

Asendusostmiseks soovitab EVER VIEW esitada lõikepea mudeli, originaalosa numbri, mõõtmed või selged fotod. Meie meeskond saab aidata spetsifikatsioonide sobitamisel enne hinnapakkumist ja toetada hooldusvarusid või hulgitellimusi.

Alumise lõikepea põhiosa

Laserlõikepea keraamiline rõngas paikneb lõikepea koostu ja düüsiga seotud komponentide vahel. Selle täpne struktuur sõltub lõikepea konstruktsioonist, kuid tavaliselt aitab see kaasa nii mehaanilisele positsioneerimisele kui ka elektrilisele isolatsioonile.

Toetage düüside positsioneerimist

Keraamiline korpus ja sellega seotud kinnituskonstruktsioon aitavad hoida düüsikomplekti ettenähtud asendis. Õiged mõõtmed ja kontsentrilisus on olulised, kuna otsik peab säilitama nõutava suhte laserkiirega.

Pakkuge elektriisolatsiooni

Keraamiline materjal tagab lõikepea valitud juhtivate osade vahel elektriisolatsiooni. See omadus on oluline lõikepeade puhul, mis kasutavad düüsisõlme ja metallist tooriku vahelise kauguse jälgimiseks mahtuvuslikku kõrgusandurit.

Kõrguse tuvastamine oleneb komplektist

Ühilduvate lõikepeade puhul töötab keraamiline rõngas pigem koos otsiku ja andurikomponentidega, mitte ei tööta iseseisva andurina.

Säilitage tundlikkuse struktuur

Keraamiline korpus eraldab asjakohased juhtivad komponendid, säilitades samal ajal andurikoostu nõutava mehaanilise suhte. Sõltuvalt konkreetsest konstruktsioonist võib lisada ka kontaktpunkte või juhtivaid sisestusi.

Vähendage paigalduse variatsioone

Õigesti sobitatud keraamiline rõngas aitab düüsiga seotud sõlmel pärast vahetamist oma ettenähtud asendisse naasta. Valed mõõtmed võivad mõjutada koostu sobivust ja nõuda täiendavat kõrgusanduri süsteemi tõrkeotsingut.

Mis võib sõrmust kahjustada?

Laserlõikepea keraamiline rõngas töötab töödeldava detaili lähedal, muutes selle haavatavaks mitmete praktiliste tootmistingimuste suhtes.

Kokkupõrke kahjustused

Väändunud leht, kõrgendatud toorik või programmeerimisviga võib lõikepea materjaliga kokku puutuda. Pärast kokkupõrget tuleks keraamilist korpust kontrollida pragude, laastude või nihke suhtes.

Kuumus ja pritsmed

Pidev lõikamine jätab lõikepea alumise piirkonna kuumuse ja metallipritsmete kätte. Keraamilise rõnga, düüsi ja kontaktpinna ümbritseva saastumisega tuleb tegeleda rutiinse hoolduse käigus.

Kontrollige enne muude osade vahetamist

Kahjustatud keraamiline rõngas võib tekitada sümptomeid, mis näivad olevat seotud düüsi või kõrguse reguleerimissüsteemiga. Seda ei tohiks aga automaatselt pidada iga lõikamisprobleemi põhjuseks.

Kontrollige füüsilist seisundit

Otsige pragusid, lõhenenud servi, deformatsioone, saastumist või ebatavalist lõtvust. Kui keraamiline korpus on nähtavalt kahjustatud, tuleks selle kasutamist vältida, kuni komponent on hinnatud.

Kontrollige kontaktiala

Kui lõikepea konstruktsioon sisaldab juhtivaid kontakte, kontrollige nende seisukorda vastavalt tootja hooldusprotseduurile. Kehv kontakt võib anduri vooluringi mõjutada.

Suurus on suurem kui välisläbimõõt

Ainuüksi välisläbimõõdu järgi ostmine võib viia vale asendamiseni. Erinevatel keraamilistel rõngastel võib olla sarnane väliskuju, kui kasutatakse erinevaid kinnitusstruktuure või kontakte.

Mõõtmed mõõtmiseks

Võimalusel esitage välisläbimõõt, siseläbimõõt ja üldkõrgus. Mõõtmised tuleks võtta originaalkomponendist, mitte hinnata fotode järgi.

Kontrolli lõime ja kontakte

Keerme suurus, paigaldusliides ja kontakti asend võivad samuti määrata ühilduvuse. Düüsi liidest tuleks vaadelda koos keraamilise rõnga struktuuriga.

Lõplikud spetsifikatsioonid tuleks kinnitada tegeliku lõikepea komplektiga.

Sobitage rõngas lõikepeaga

Laserlõikepea keraamilist rõngast tuleks käsitleda pigem lõikepeapõhise kulumaterjalina kui universaalse tarvikuna.

Erinevad mudelid kasutavad erinevat disaini

Lõikepead võivad keraamilise rõnga mõõtmete, keermete, asukohaomaduste ja kontaktide konfiguratsiooni poolest erineda. Isegi tooted, mis näevad välja sarnased, ei pruugi olla omavahel asendatavad.

Algne teave aitab

Originaalosa number, pakendi etikett ja lõikepea mudel pakuvad kasulikke viiteid asendusosa tuvastamiseks. Selged fotod võivad veelgi vähendada vale sobitamise võimalust.

Lihtne identifitseerimisprotsess

EVER VIEW võib aidata ostjaid, kes ei tea täpset keraamilise rõnga spetsifikatsiooni.

Alustage varustusest

Esitage lõikepea tootja ja mudel. Kui lõikepeal on nimesilt või mudelimärgistus, lisage selge foto.

Lisage vana osa üksikasjad

Saada fotod originaalsest keraamilisest rõngast erinevate nurkade alt koos olemasolevate mõõtude, osade numbrite ja kontaktandmetega.

LÕIKEPEA → VANA OSA → MÕÕTMED → FOTO → SPETSIFIKATSIOON

See protsess on eriti kasulik välismaistele ostjatele, laserteenuseid osutavatele ettevõtetele ja turustajatele, kes hankivad olemasolevate masinate varuosasid.

Paigaldamine nõuab hoolt

Keraamiline rõngas on täppiskomponent ja seda tuleb vahetamise ajal hoolikalt käsitseda.

Kontrollige enne paigaldamist

Veenduge, et uuel komponendil pole nähtavaid pragusid, kiipe ega saastumist. Enne paigaldamist kontrollige mõõtmeid ja paigalduskonstruktsiooni.

Vältige mehaanilisi kahjustusi

Keraamikat võib kahjustada löök või liigne jõud. Paigaldage komponent vastavalt lõikepea tootja protseduurile ja vältige sellega seotud kinnitusdetailide üle pingutamist.

Hoidke düüsikomplekt stabiilsena

Keraamiline rõngas ei tööta üksi. Selle seisukorda tuleks vaadelda koos düüsi ja muude lõikepea alumises otsas olevate komponentidega.

Kontrollige düüside asukohta

Pärast vahetamist veenduge, et otsik on õigesti paigas ja vastav koost on kindlalt kinnitatud.

Kontrollige kõrguse tuvastamist

Kui kasutate mahtuvuslikku andurit, kontrollige pärast hooldust enne masina tavapärasesse tootmisse naasmist normaalset kõrgusanduri tööd.

Rakendused metalli laserlõikamisel

EVER VIEW asenduskeraamilised komponendid on mõeldud kiudlaserlõikusseadmetele, mida kasutatakse erinevates metallide valmistamise keskkondades.

Lehtmetalli töötlemine

Tüüpilised rakendused hõlmavad süsinikterase, roostevaba terase ja alumiiniumlehtede töötlemist masinaosade, kappide, korpuste ja metallkomponentide jaoks.

Tootmis- ja teenindusseadmed

Need võivad olla olulised ka laserlõikuse teeninduskeskuste, seadmete hooldusettevõtete, masinate tootjate ja turustajate jaoks, kes haldavad mitut lõikepea konfiguratsiooni.

Õige mudeli määrab pigem lõikepea struktuur kui lihtsalt töödeldav materjal.

Ehitage praktiline varuvaru

Kuigi keraamiline rõngas on suhteliselt väike kulumaterjal, võib selle kättesaamatus pikendada lõikepea hooldust.

Tootmistehaste jaoks

Tehased, mis kasutavad mitut laserlõikamismasinat, saavad varustada keraamilisi rõngaid vastavalt lõikepea mudelile ja masina numbrile. Nii on tehnikutel lihtsam õiget asendust valida.

Edasimüüjatele

Laserseadmete turustajad ja teenindusettevõtted võivad nõuda erinevate klientide masinate jaoks mitut spetsifikatsiooni. Mudeli kinnitamine enne hulgiostmist aitab vältida kokkusobimatute osade varumist.

Väikeste komponentide kvaliteet on oluline

Keraamilise rõnga ostuhind on täieliku laserlõikesüsteemi maksumusega võrreldes väike, kuid mõõtmete ebaühtlus võib siiski tekitada hooldusprobleeme.

Mõõtmete järjepidevus

Keraamiline korpus, paigaldusomadused ja kontaktide paigutus peavad vastama kinnitatud spetsifikatsioonile. Ühtsed mõõtmed aitavad toetada korratavat kokkupanekut.

Pakendi kaitse

Keraamilised komponendid peavad olema ladustamise ja transportimise ajal korralikult kaitstud. Laastude ja pragude vältimine enne paigaldamist on osa usaldusväärsest kulumaterjalide haldamisest.

Millal tuleks see välja vahetada?

Iga lõikepea jaoks pole universaalset vahetusintervalli. Tegelikud hooldusnõuded sõltuvad masina tööst, kokkupõrgetest, kuumusest, saastumisest ja hooldustavadest.

Vahetage pärast nähtavat kahjustust

Praod, laastud, deformatsioon või muud füüsilised kahjustused on selged põhjused komponendi kontrollimiseks ja asendamise vajaduse kindlakstegemiseks.

Vahetage hoolduse ajal välja

Kui keraamiline rõngas on ebatavaliselt kulunud või lõikepea koost ei tööta ootuspäraselt, võib asendamist käsitleda hooldusprotsessi osana.

Tellimisinfo

Täpse hinnapakkumise saamiseks esitage võimalusel lõikepea mudel, keraamilise rõnga originaalteave, mõõtmed, kontaktide paigutus, fotod ja nõutav kogus.

Kui te mudelit ei tea

Saatke selged fotod keraamilisest rõngast, lõikepeast ja originaalpakendist. Lisage kõik saadaolevad mõõdud või osade numbrid.

Hulgiostmiseks

Korduvate või hulgitellimuste puhul esitage eelnevalt vajalikud kogused ja lõikepea mudelid. EVER VIEW võib aidata spetsifikatsiooni kinnitamisel ja asendusvarustusel.

VAJAD KERAAMILISE SÕRMUSE ASENDUST?

Saada üksikasjad → Kinnita mudel → Kontrolli spetsifikatsiooni → Küsi pakkumist

Kiudlaserlõikepeade keraamiliste rõngaste sobitamise, asendamise ja hulgiostmise kohta võtke ühendust ettevõttega EVER VIEW.

KKK

Mis põhjustab keraamilise rõnga pragunemist?

Kokkupõrge töödeldava detailiga, liigne mehaaniline jõud või ebaõige käsitsemine võivad keraamilist korpust kahjustada. Sõltuvalt lõikepea konstruktsioonist võib riknemist soodustada ka kuumus ja tootmissaaste.

Kas mõranenud sõrmust saab siiski ajutiselt kasutada?

Mõranenud keraamilist rõngast ei tohiks käsitleda tavalise töökorras komponendina. Kuna rõngas võib olla osa isolatsiooni- ja anduristruktuurist, tuleks enne töö jätkamist järgida lõikepea tootja hooldusprotseduure.

Miks on sõrmusel metallkontaktid?

Mõned lõikepea konstruktsioonid sisaldavad mahtuvusliku kõrguse tuvastamise ahela osana juhtivaid kontakte või sisestusi. Nende täpne paigutus sõltub lõikepea mudelist.

Kas keraamilise rõnga kõrgus on oluline?

Jah. Üldkõrgus on üks mõõtmetest, mis võib mõjutada alumise lõikepea koostu kokkusobivust. See peaks vastama algsele spetsifikatsioonile, mitte ainult välisläbimõõdu järgi.

Kas ma saan kasutada mõne teise lõikepea kaubamärgiga keraamilist rõngast?

Ainult siis, kui kinnitatakse, et mõõtmed, paigalduskonstruktsioon, kontaktide paigutus ja muud asjakohased spetsifikatsioonid on ühilduvad. Sarnane välimus ei taga vahetatavust.

Millised fotod on tuvastamiseks parimad?

Esitage keraamilise rõnga eest-, tagant- ja külgvaade ning foto lõikepea mudeli etiketist. Mõõtmine joonlaua, nihiku või muu sobiva võrdlusvahendiga võib muuta tuvastamise täpsemaks.
